Modernizarea sistemului de termoficare nu înseamnă doar echipamente noi montate în teren, ci și integrarea lor într-un sistem capabil să monitorizeze, să automatizeze și să păstreze datele de funcționare. La Thermonet Suceava am implementat deja această infrastructură: parametrii importanți ai instalațiilor sunt urmăriți centralizat, în timp real, iar valorile sunt înregistrate pentru analize ulterioare.
De la instalația din punctul termic la sistemul central de monitorizare
În punctele termice pe care le administrăm, urmărim permanent în funcție de configurația fiecărei locații, parametri precum temperaturile agentului termic, presiunile din instalație, funcționarea pompelor, poziția vanelor de reglaj, debitele, starea alimentării cu energie electrică și alți indicatori importanți pentru exploatare.
Senzorii montați în instalații transmit informațiile către echipamentele locale de automatizare. Controlerele și automatele programabile preiau valorile măsurate și execută comenzile configurate pentru menținerea instalației în parametrii stabiliți: reglarea vanelor pentru temperaturile dorite, controlul pompelor și semnalarea situațiilor în care valorile ies din limitele normale.
Prin infrastructura de comunicații pe care o folosim, datele din punctele termice ajung către serverele centrale, unde informațiile din mai multe locații sunt reunite într-o singură platformă de monitorizare.

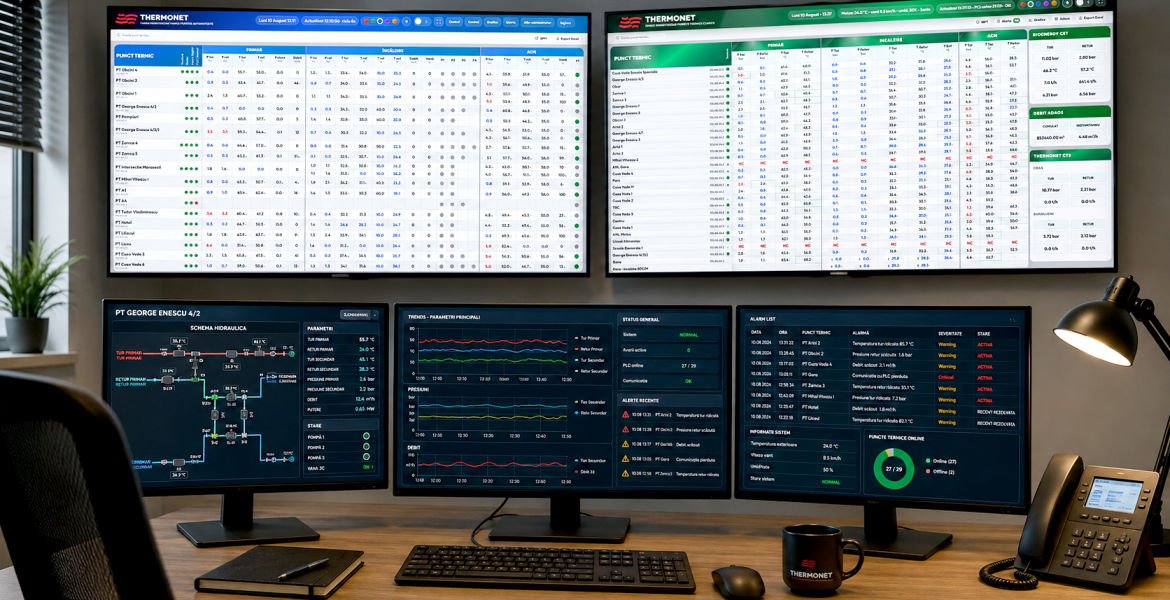

SCADA – imaginea de ansamblu a sistemului
Un rol important în activitatea noastră îl are sistemul SCADA (Supervisory Control and Data Acquisition), interfața prin care personalul tehnic urmărește centralizat starea instalațiilor, fără să fie nevoie de deplasare permanentă în teren.
Pe ecranele de monitorizare avem, într-o formă simplă și intuitivă:
• temperaturile de tur și retur;
• presiunile din instalații;
• temperaturile pentru apa caldă menajeră;
• temperatura exterioară;
• debitele măsurate;
• starea pompelor și a celorlalte echipamente;
• starea comunicației cu punctul termic;
• eventualele alarme sau depășiri ale limitelor normale.
Valorile sunt evidențiate vizual, iar operatorul nostru observă rapid dacă un parametru e în domeniul normal sau necesită atenție. SCADA nu e doar un „panou cu cifre”, ci instrumentul cu care supraveghem și exploatăm întregul sistem.
Interfața centralizată cu punctele termice
O componentă importantă a sistemului nostru este interfața centralizată a punctelor termice. În loc să urmărim fiecare punct termic separat, avem pe un singur ecran o imagine de ansamblu asupra tuturor punctelor termice din Suceava.
Fiecare rând reprezintă un punct termic, iar coloanele arată temperaturile, presiunile și celelalte valori relevante pentru locația respectivă. Codurile de culoare ne ajută să identificăm imediat situațiile care necesită verificare – valorile care depășesc limitele stabilite sunt evidențiate automat, astfel încât să localizăm rapid punctul termic și parametrul problematic.
Așa simplificăm mult supravegherea instalațiilor: dintr-o singură interfață, echipa noastră poate verifica starea mai multor puncte termice și poate identifica rapid eventualele abateri.
Datele nu mai sunt doar afișate – le și înregistrăm
Valorile pe care le colectăm periodic din punctele termice sunt salvate și organizate în baze de date și rapoarte. Așa păstrăm atât situația curentă, cât și istoricul de funcționare al instalațiilor.
Recurgem la acest istoric ori de câte ori trebuie analizată o situație apărută în instalație. Dacă într-un interval temperatura a scăzut, presiunea a avut variații neobișnuite sau alt parametru s-a modificat, putem consulta valorile înregistrate și urmări evoluția exactă în timp – ceea ce ne ajută să identificăm mai rapid cauzele și să avem o imagine clară asupra comportamentului instalațiilor.

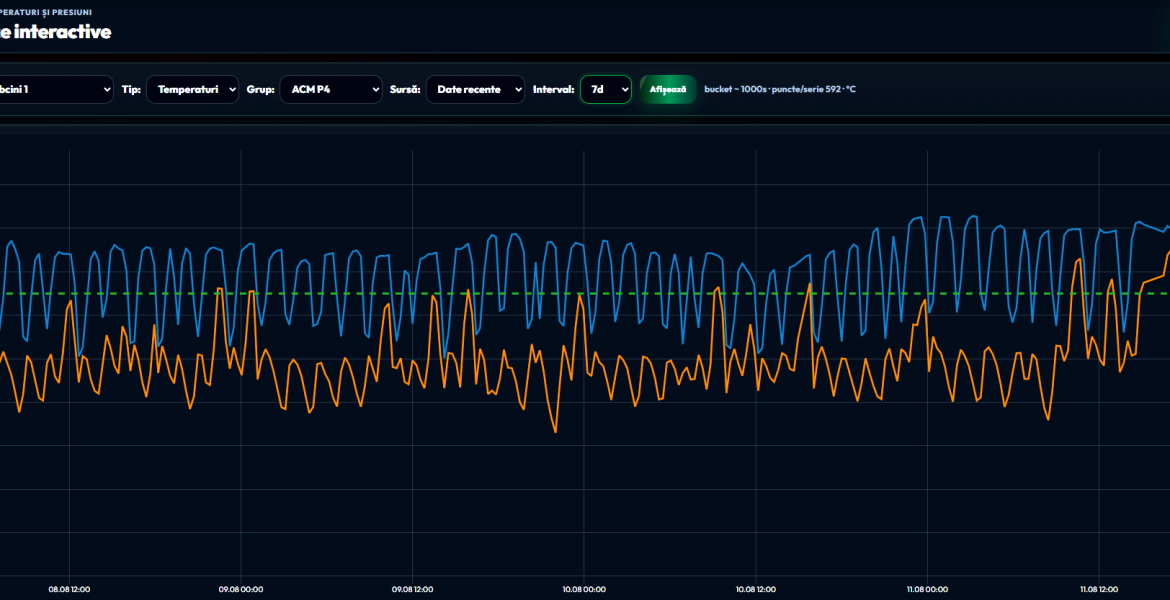

Grafice pentru analiza evoluției parametrilor în timp real
Informațiile din bazele de date sunt reprezentate și grafic. Putem urmări direct evoluția temperaturilor, presiunilor, debitelor și a altor valori pe intervalele pe care le selectăm, nu doar valorile de moment.
Suprapunerea mai multor valori pe același grafic ne permite să comparăm parametrii și să evidențiem legăturile dintre ei – de exemplu, temperatura exterioară, temperatura agentului termic sau variațiile de presiune raportate la funcționarea instalației. Așa, graficele devin pentru noi atât un mod de prezentare a informațiilor, cât și un instrument practic de diagnosticare și optimizare a funcționării punctelor termice.
Sistem de alarme și identificarea rapidă a problemelor /avariilor
Sistemul de monitorizare pe care îl folosim include și funcții automate de alarmare. Întreruperea alimentării cu energie electrică, pierderea comunicației cu un echipament sau depășirea limitelor configurate pentru anumite valori sunt identificate automat și semnalate operatorului.
Informația ajunge rapid în dispeceratul nostru, împreună cu punctul termic în care a apărut situația. Astfel, o problemă nu mai depinde exclusiv de o verificare locală, iar timpul de diagnosticare și intervenție se reduce. Datele înregistrate ne permit, în plus, să analizăm ulterior momentul în care a apărut o abatere și să o corelăm cu evoluția celorlalți parametri monitorizați.
Mai multe generații de echipamente, integrate în același sistem
Sistemul de termoficare din Suceava a fost dezvoltat de-a lungul mai multor ani, așa că în teren funcționează generații diferite de controlere și echipamente de automatizare, instalate în perioade diferite și cu protocoale de comunicație diferite, în funcție de locație.
Platforma software pe care o folosim preia informațiile relevante din toate aceste sisteme și le aduce într-un format unitar. Pentru operatorii noștri, tipul de automat instalat într-un punct termic devine mai puțin important, pentru că valorile esențiale apar în aceeași interfață, în același mod. Așa putem folosi în continuare echipamentele existente și, în paralel, moderniza treptat instalațiile, fără să fie nevoie să înlocuim tot sistemul deodată.
Automatizarea nu înlocuiește operatorul, ci îi oferă mai multe informații
La Thermonet Suceava, scopul acestui sistem nu a fost eliminarea intervenției umane. Instalațiile de termoficare rămân sisteme tehnice complexe, iar experiența echipei noastre de exploatare rămâne esențială pentru interpretarea corectă a situațiilor și pentru deciziile pe care le luăm.
Automatizarea preia operațiile repetitive, menține parametrii în limitele stabilite și pune la dispoziția echipei informația necesară la momentul potrivit. Operatorii noștri văd mai repede ce se întâmplă într-o instalație, compară datele actuale cu istoricul și iau decizii pe baza unor valori concrete.
De la mentenanță reactivă către mentenanță bazată pe date
Valoarea sistemului nostru nu se limitează la monitorizarea în timp real. Istoricul acumulat ne oferă deja posibilitatea de a compara perioade de funcționare și de a identifica anumite tipare sau abateri repetate.
Analiza datelor ne arată punctele termice în care anumite valori se abat frecvent de la regimul obișnuit, echipamentele la care apar variații repetate și perioadele în care funcționarea instalațiilor poate fi optimizată. Pe baza acestor informații, intervențiile noastre tehnice evoluează treptat de la principiul „intervenim când apare problema” către o mentenanță mai bine planificată, preventivă și bazată pe date.
O platformă care continuă să se dezvolte
Infrastructura de comunicații, colectare și stocare a datelor este deja construită la noi și oferă o bază solidă pentru extinderea sistemului. Putem integra noi puncte termice, senzori, contoare de energie, echipamente de automatizare și noi funcții software, pe măsură ce apar necesități în exploatare.
Ne propunem, pe viitor, rapoarte automate mai detaliate, comparații între perioade, indicatori de performanță și metode mai avansate de identificare a abaterilor. Pe termen mai lung, volumul tot mai mare de date istorice poate fi folosit și pentru analiză predictivă, cu scopul de a identifica din timp comportamente anormale, înainte să conducă la o defecțiune sau la oprirea unui echipament.
Tehnologia din spatele unei instalații pe care consumatorul nu o vede
Pentru consumatorii din Suceava, funcționarea unui punct termic e aproape invizibilă. În spate însă, la Thermonet, funcționează un ansamblu complex de senzori, pompe, vane, controlere, rețele de comunicații, servere și aplicații software.
Prin automatizarea și digitalizarea pe care le-am implementat deja, punctele termice nu mai sunt instalații supravegheate exclusiv local, ci parte dintr-o infrastructură digitală mai amplă. Temperaturile, presiunile, debitele și starea echipamentelor sunt monitorizate, stocate, comparate și analizate centralizat.
Rezultatul este unul foarte concret: o imagine mai clară asupra funcționării sistemului, identificarea mai rapidă a problemelor și posibilitatea unei exploatări mai eficiente a instalațiilor de termoficare.
ing. Alin Jacotă
